JGが製造しているのは、カスタム 304 ステンレススチール スプリット スパイダー ハブ頑丈な工業用クランプ、ドライブ、機械アセンブリ向け。この大型ハブは、304 ステンレス鋼の丸棒から機械加工され、適合する 2 ピースのアセンブリとして供給されます。製造順序は非常に重要です。すべての旋削、中ぐり、フライス加工、穴あけ、ねじ切り作業はハブが完成したまま完了し、完成したハブはワイヤー EDM 切断によって分離されます。

製品概要

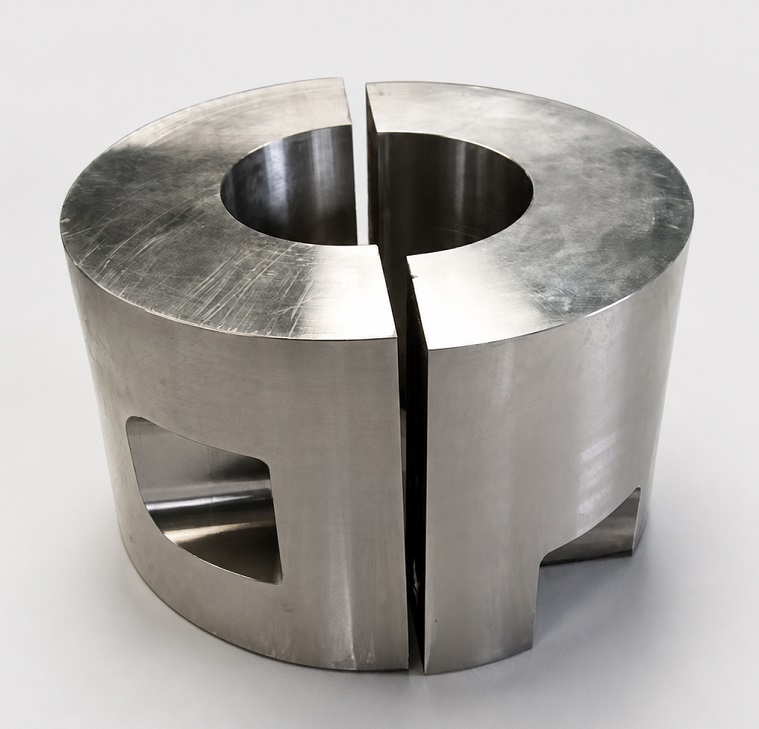

カスタム 304 ステンレス鋼のスプリット スパイダー ハブは、図面 AOS05HS32S0001 に基づいて製造されています。公称仕上げ寸法は、外径 13.00 インチ、内径 6.25 インチ、軸方向長さ 8.50 インチです。このコンポーネントには、2 つの対向するリリーフ ウィンドウ、階段状の側面フィーチャー、およびクリアランス ホールと深い 1-1/4-7 UNC ねじを備えたペアのボルト位置が含まれています。

製造工程

1. 304 ステンレス鋼丸棒の検証と切断
2. 大径CNC旋削・端面加工
3. 6.25 インチの中心穴の精密ボーリング
4. 対向するレリーフウィンドウと外部フィーチャーの CNC フライス加工
5. 深穴加工、座ぐり加工、1-1/4-7 UNCタッピング
6. ハブ全体の状態で寸法検査を完了

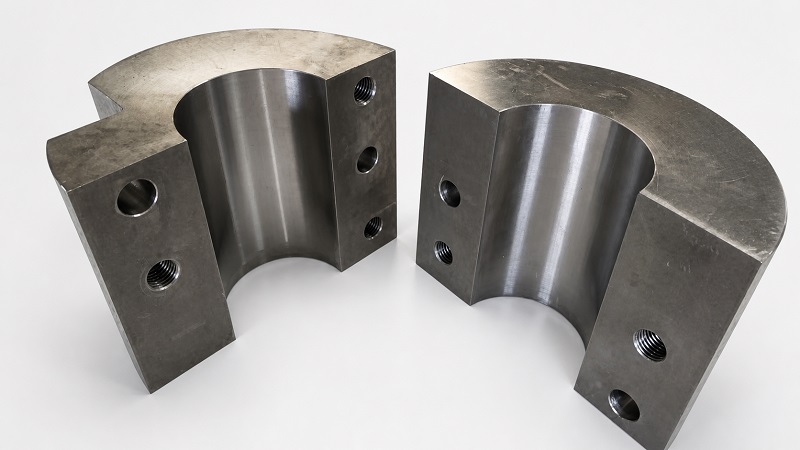

7. ワイヤー EDM を 2 つの対応する半分に分割
8. 切断面のバリ取り、ペア部品の識別および最終検査
9. 洗浄、防食、輸出梱包

ワイヤー EDM 分割前の完全な加工

カスタム 304 ステンレス鋼のスプリット スパイダー ハブの主なエンジニアリング値は、図面に指定された制御されたプロセス シーケンスです。分割前に穴、外径、面、窓、ボルトの形状を機械加工すると、共通の中心線と一貫したデータム関係が維持されます。ワイヤ EDM では、最小限の機械的切断力で、制御された狭い分割が行われます。 2 つの半分は、一致したセットとして永続的に識別されたままになります。

大きな穴精度と寸法安定性

重い 304 ステンレス鋼ハブに 6.25 インチの穴を加工するには、堅固なワーク保持、バランスの取れた取り代、および制御された切削条件が必要です。発熱と残留応力は、特に完成したリングを分割する場合に、真円度と同軸度に影響を与える可能性があります。 JG は、段階的な荒加工、応力を意識したツールパス、仕上げボーリング、分割前後の検査を適用して、カスタム 304 ステンレス鋼の分割スパイダー ハブが一貫して組み立てられていることを確認します。

製品の特徴

• 堅牢な AISI 304 ステンレス鋼構造
• 13 インチの大きな外径と 6.25 インチの高精度ボア
• 分離前に CNC 加工を完了する
• 低力、狭いカーフワイヤ EDM 分割
• 適合し追跡可能なハブ半分
• 深い 1-1/4-7 UNC 雌ねじ
• 要求の厳しい産業環境に耐える耐食性
• 材料証明書と寸法レポートが利用可能
• お客様の図面によるOEM生産

アプリケーション

• 耐久性の高いクランプおよびシャフト アセンブリ
• 産業用ドライブシステム
• 大型加工・取扱い機械
• 耐食機械装置
• カスタム OEM スプリットハブ アセンブリ

深穴および1-1/4-7 UNCねじ加工

一致するファスナー システムは、上半分のクリアランス ホールと下半分のネジ穴を組み合わせています。絞り機能には、深さ 2.50 インチまでの直径 1.281 インチの穴、深さ 3.21 インチまでの 1.109 インチのタップドリル穴、および深さ 2.50 インチまでの 1-1/4-7 UNC ねじが含まれます。ボルトのスムーズな嵌合と信頼性の高いクランプ力には、正確な穴の挿入、直角度、ねじの深さ、切りくずの除去が不可欠です。

技術仕様

品質管理

カスタム 304 ステンレス鋼のスプリット スパイダー ハブの品質管理は、材料のトレーサビリティ、ボア サイズと真円度、外径、面の平行度、穴の位置、ねじの深さ、ペアハーフ アライメントに重点を置いています。雌ねじは適切なゲージを使用してチェックされ、ワイヤ EDM 切断後に両方の半分が組み立てられて、ボア、外側プロファイル、およびボルト システムが正しく一致していることを確認します。

JG の大型ステンレス鋼 CNC 機械加工

JG は、原材料の調達から大型 CNC 加工、深穴ねじ切り、ワイヤ EDM 分割、最終ペア検査までを一貫してカスタム 304 ステンレス鋼のスプリット スパイダー ハブを提供しています。当社のプロセスは、ボア、外径、取り付け穴、分割面の関係を制御し、OEM 顧客に材料と検査文書に裏付けられた信頼性の高い適合アセンブリを提供します。
