カスタムステンレス鋼のぐらつきセンサー溶接部

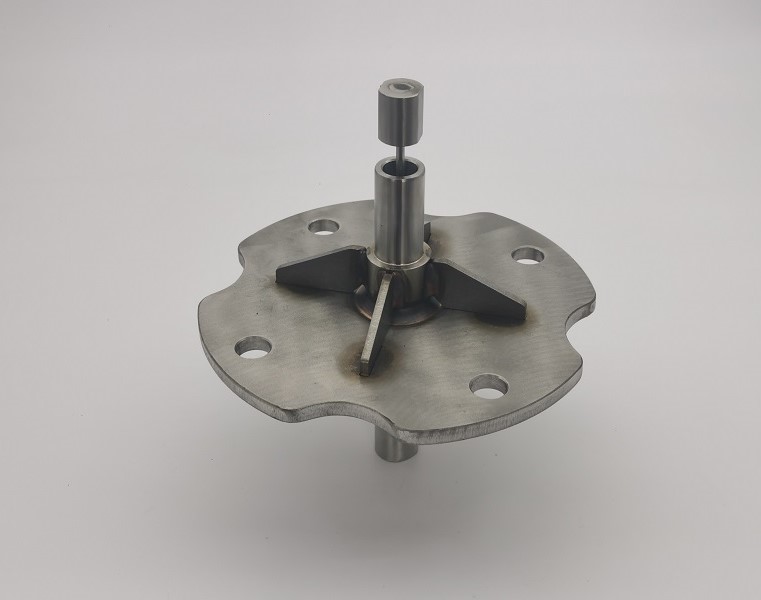

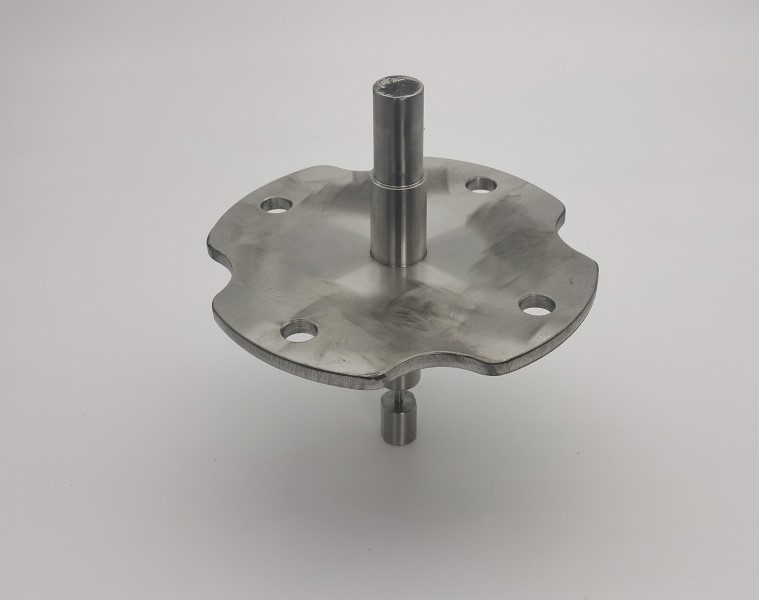

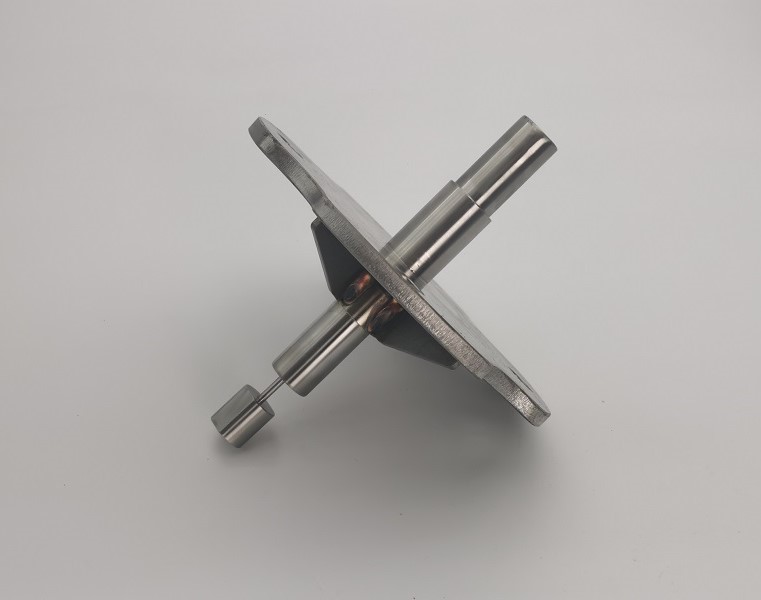

JGが製造しているのは、カスタムステンレス鋼のぐらつきセンサー溶接部工業用変位センシング、ぐらつきモニタリング、モーションコントロール機器向け。 Drawing 577039 Revision C は、プロファイルされた取り付けプレート、段付きセンサー チューブ、薄い変位ロッド、精密溶接コア、フレックス ロッド ヘッド、および 4 つの補強ガセットを組み合わせています。完成したアセンブリでは、細長い検出ロッドの信頼できる動きを可能にしながら、チューブの位置合わせを維持する必要があるため、正確な機械加工と治具制御による溶接が不可欠です。

製品概要

カスタム ステンレス鋼ウォブル センサー溶接部は、AISI 304 および AISI 316L ステンレス鋼で作られています。 AISI 304 は、メイン取り付けプレート、変位センサー チューブ、1/8 インチ ロッド、補強ガセットに使用されます。センサー溶接コアとフレックスロッドヘッドにはAISI 316Lステンレス鋼が使用されています。完成したアセンブリは未処理のステンレス鋼仕上げで、顧客の図面に従って OEM 溶接品として製造されます。

コンポーネントと図面の関係

製造工程

1. AISI 304 および AISI 316L ステンレス鋼の材料検証
2. 取り付けプレートの精密なプロファイル切断と穴あけ
3. 4つの補強ガセットの切断と形成
4. 段付き変位センサーチューブのCNC旋削と穴あけ
5. 溶接コアとフレックスロッドヘッドの CNC 加工
6. 精密1/8インチ変位ロッドの準備
7. 治具組立前のバリ取りと洗浄
8. バランスの取れた入熱による治具制御の GTAW 溶接
9. 取り付けパターン、チューブの位置合わせ、ロッドの動きの検査
10. 溶接の目視検査、最終洗浄、保護梱包

チューブの位置合わせと同心度

段付きチューブは取り付けプレートを貫通し、内部変位ロッドをサポートします。チューブの振れや角度誤差があると、ロッドの動きやセンサーの応答に干渉する可能性があります。 JG は、旋削直径、ボアのアライメント、プレートの位置、最終的な溶接形状を制御するため、カスタム ステンレス鋼ウォブル センサー溶接部は組み立て後に安定した検出軸を維持します。

ガセットの位置とプレートの形状

4 つのステンレス鋼のガセットがチューブとプレートの接続を強化します。ガセットは、4 つのプレート スロットや取り付け穴を妨げることなく、中央チューブの周囲に対称的に配置する必要があります。専用治具により、溶接前にチューブの直角度とガセット間隔を確立します。バランスよく配置することで荷重を分散し、取付板の歪みを防ぎます。

GTAW 溶接と歪みの制御

図面では、中​​央のチューブ接続部とガセット間のガス タングステン アーク溶接が指定されています。溶接熱が 1 つの領域に集中すると、薄いステンレス鋼部分が変形する可能性があります。 JG は、制御された接合準備、バランスの取れた溶接順序、適切な入熱および中間寸法チェックを使用して、カスタム ステンレス鋼ウォブル センサー溶接部の平坦性と位置合わせを維持します。

フレックスロッドとセンサーヘッドの制御

細い 1/8 インチの変位ロッドは、機械加工されたセンサー コアをフレックス ロッド ヘッドに接続します。図面では、ヘッドとコアの回転方向は重要ではないことを示していますが、軸方向の位置、ボアの状態、および自由な動きは引き続き重要です。バリのない加工と慎重な取り扱いにより、操作中にロッドに傷がついたり、曲がったり、固着したりすることがなくなります。

技術仕様

取り付けプレートと穴の制御

AISI 304 取り付けプレートには、5 インチの外形、4 つの取り付け穴、中央のチューブ開口部、および 4 つのガセット スロットがあります。プロファイルの精度と穴の位置は、取り付けの互換性に影響します。溶接の前後にプレートをチェックして、入熱によって取り付けパターンがずれたり、過度の歪みが生じたりしていないことを確認します。

品質管理

カスタム ステンレス スチール ウォブル センサー溶接部の品質管理は、個々のコンポーネントと完成したアセンブリの両方を対象としています。検査には、旋削直径、チューブのボアの状態、プレートのプロファイル、取り付け穴の間隔、チューブの直角度、ガセットの位置、溶接の外観、フレックスロッドの動きなどが含まれます。 OEM 顧客の要件に応じて、材料証明書と寸法検査レポートを入手できます。

製品の特徴

• AISI 304 および AISI 316L ステンレス鋼構造
• CNC 加工された段付きセンサー チューブと高精度ロッド ヘッド
• 4 つの取り付け穴が付いた 5 インチのプロファイルの取り付けプレート
• 構造の安定性を高める 4 つの補強ガセット
• 治具制御の GTAW 溶接アセンブリ
• 制御されたチューブのアライメントとスムーズなセンシングロッドの動き
• バリ取りおよび洗浄済みの生ステンレス鋼仕上げ
• お客様の図面によるOEM生産

アプリケーション

• 産業用変位検知システム
• 振れ・振れ監視装置
• ウェブ処理およびリール調整機械
• 包装および変換装置
• モーションコントロールおよび位置検出アセンブリ
• カスタム OEM 産業用センサー メカニズム

JG の OEM センサー溶接物

JG は、カスタム ステンレス鋼ウォブル センサー溶接物を、個々のコンポーネントの製造から完成した組み立てまで供給しています。当社の統合プロセスは、プロファイル切断、CNC 旋削、精密穴あけ、専用治具、GTAW 溶接、寸法検証、機能チェックを組み合わせたものです。この制御されたワークフローにより、OEM 顧客は機器設置の準備が整った再現性のあるセンサー溶接物を受け取ることができます。
