カスタムステンレススチールリールポジションセンサーギア

カスタムステンレススチールリールポジションセンサーギア

JGが製造しているのは、カスタムステンレススチールリールポジションセンサーギア産業用リール位置検出およびモーション制御装置用の精密ステンレス鋼溶接物として。 Drawing 577272 Revision C は、プロファイルされたセンサー ギア、2 枚の保護ギア プレート、機械加工されたチューブ、センサー溶接コア、フレキシブル ロッド、および精密ロッド ヘッドを組み合わせています。 GTAW 溶接後、完成したアセンブリではギアの位置合わせ、シャフトの角度、プレートの間隔が維持される必要があるため、正確な治具の位置と制御された溶接が不可欠です。

製品概要

カスタムステンレススチールリールポジションセンサーギアは、メインギアプレート、センサー溶接コア、ロッド、フレックスロッドヘッド、ギアガードにAISI 316Lステンレススチールを使用しています。機械加工されたチューブは AISI 304 ステンレス鋼です。混合成分アセンブリは、産業環境において耐食性、構造強度、安定した性能を提供します。図面では、追加のコーティングを施していない未加工のステンレス鋼仕上げを指定しています。

コンポーネントと図面の関係

製造工程

1. AISI 316L および AISI 304 ステンレス鋼の材料検証
2. メインギヤと2枚のガードプレートの精密なプロファイルカット
3. チューブ、溶接コア、フレックスロッドヘッドの CNC 加工
4. 治具の位置合わせと組み立て穴の穴あけと加工
5. すべての個々のコンポーネントのバリ取りと洗浄
6. ギアプレート、ガード、シャフトコンポーネントの治具制御による組み立て
7. 熱変形を制限する制御されたシーケンスによる GTAW 溶接
8. 歯車径、プレート間隔、チューブの出っ張り、軸角度の検査
9. 溶接の目視検査、最終洗浄、保護梱包

ギアプロファイルとガードプレートの位置合わせ

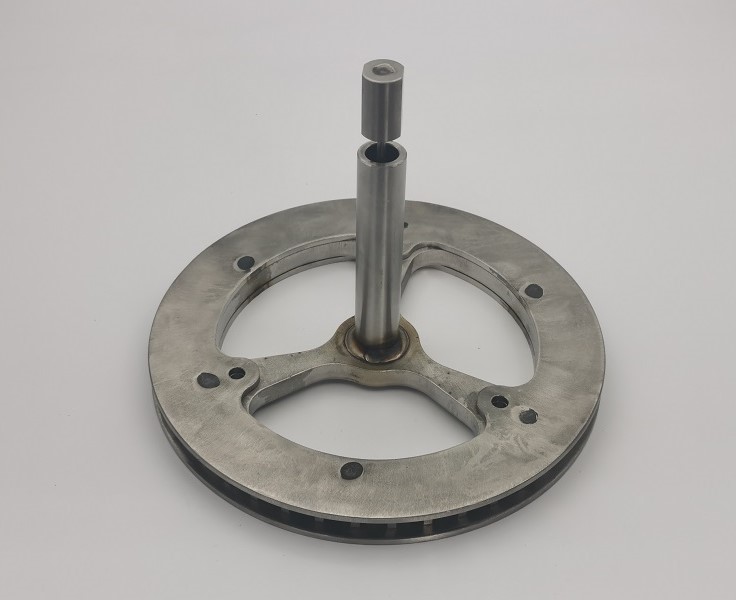

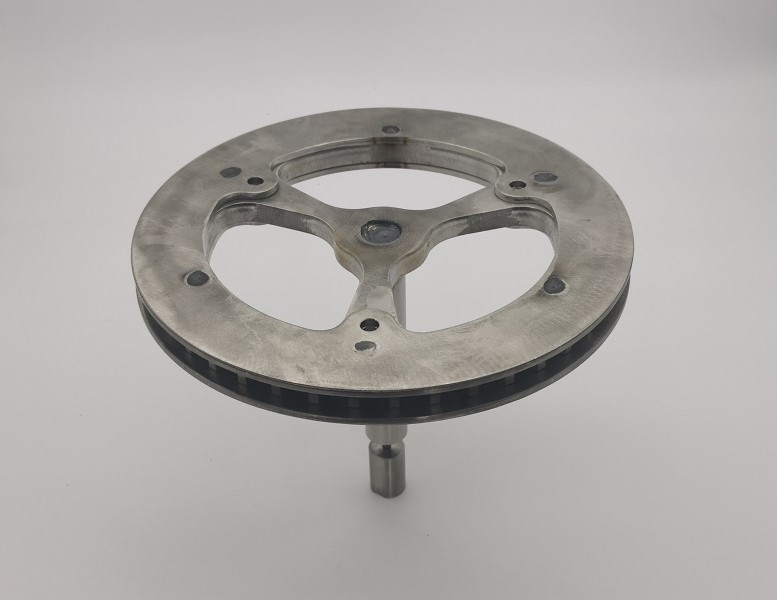

カスタム ステンレススチール リール ポジション センサー ギアの円形プロファイルには、両側のガード プレートで保護された密な間隔で配置された外部感知歯が含まれています。一貫した歯の形状と制御された同心度により、再現可能なセンサー出力がサポートされます。ガード プレートは、専用の治具位置合わせ穴を通して位置決めされるため、保護面は歯付きギアに対して正確に配置されます。

GTAW 溶接と歪みの制御

図面では、中​​心シャフト接続部、ロッドヘッド、および 6 つの指定されたプレート位置でのガスタングステン アーク溶接が必要です。溶接の熱により、薄いステンレス鋼板がずれたり、シャフトの角度が変化したりする可能性があります。 JG は、カスタム ステンレス スチール リール ポジション センサー ギアの必要な形状を維持するために、剛性の高い治具、バランスのとれた溶接順序、制御された入熱および中間チェックを使用します。

軸角度と軸方向寸法の制御

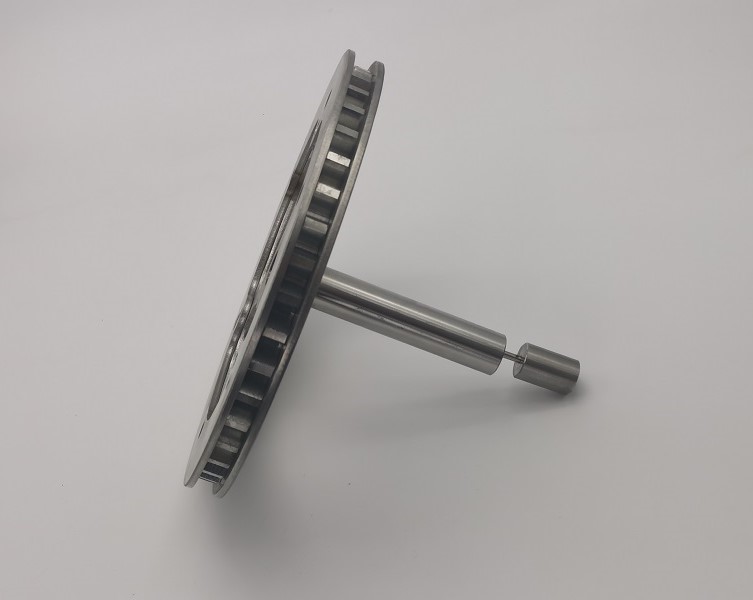

機械加工されたチューブは、89.5 ～ 90.5 度の角度範囲で、ギア面に対してほぼ垂直を保つ必要があります。図面では、ギア アセンブリの幅、チューブの突出量、およびロッドヘッドの総リーチも制御します。完成したステンレススチールセンサーギアは正しく取り付けられ、拘束や位置ずれなくリール位置を伝達する必要があるため、これらの関係は溶接後に検査されます。

技術仕様

機械加工されたステンレス鋼コンポーネント

AISI 304 チューブは外径 3/4 インチのチューブから機械加工され、制御された壁貫通穴が付いています。 AISI 316L 溶接コアとフレックス ロッド ヘッドには、正確な穴あけ、平面、端部の形状が必要です。細い 316L ロッドは、最終組み立ての前に制御された長さに切断されます。各コンポーネントは溶接治具に入る前にバリ取りと洗浄が行われます。

品質管理

カスタム ステンレス スチール リール ポジション センサー ギアの品質管理は、個別のコンポーネントの寸法だけではなく、完成した溶接部に重点を置いています。検査では、ギアのプロファイル、ガードプレートの位置合わせ、固定具の穴の位置、軸方向の間隔、チューブの突出、シャフトの角度、ロッドヘッドの位置、溶接の外観が検査されます。 OEM 顧客の要件に応じて、材料証明書と寸法検査レポートを入手できます。

製品の特徴

• AISI 316L および AISI 304 ステンレス鋼構造
• 精密な外部センサー歯のプロファイル
• 2 つのステンレススチール製保護ギア ガード
• 治具制御の GTAW 溶接アセンブリ
• 軸直角度と軸方向寸法の管理
• バリ取りおよび洗浄済みの生ステンレス鋼仕上げ
• お客様の図面に応じたカスタムOEM製造

アプリケーション

• 産業用リール位置検知システム
• ウェブ処理および巻き取り装置
• 包装および加工機械
• モーションコントロールおよびインデックスアセンブリ
• カスタム産業用センサーメカニズム

JG の OEM ステンレス鋼溶接物

JGは、コンポーネントの製造から完成した組み立てまで、カスタムステンレススチール製リールポジションセンサーギアを供給しています。当社の製造範囲は、プロファイル切断、CNC 加工、精密穴あけ、専用治具、GTAW 溶接、寸法検証、最終洗浄を組み合わせています。この統合プロセスにより、OEM 顧客はアライメントを制御し、組み立てのリスクを軽減し、すぐに取り付けられる再現性のあるステンレス鋼センサー ギアを受け取ることができます。
