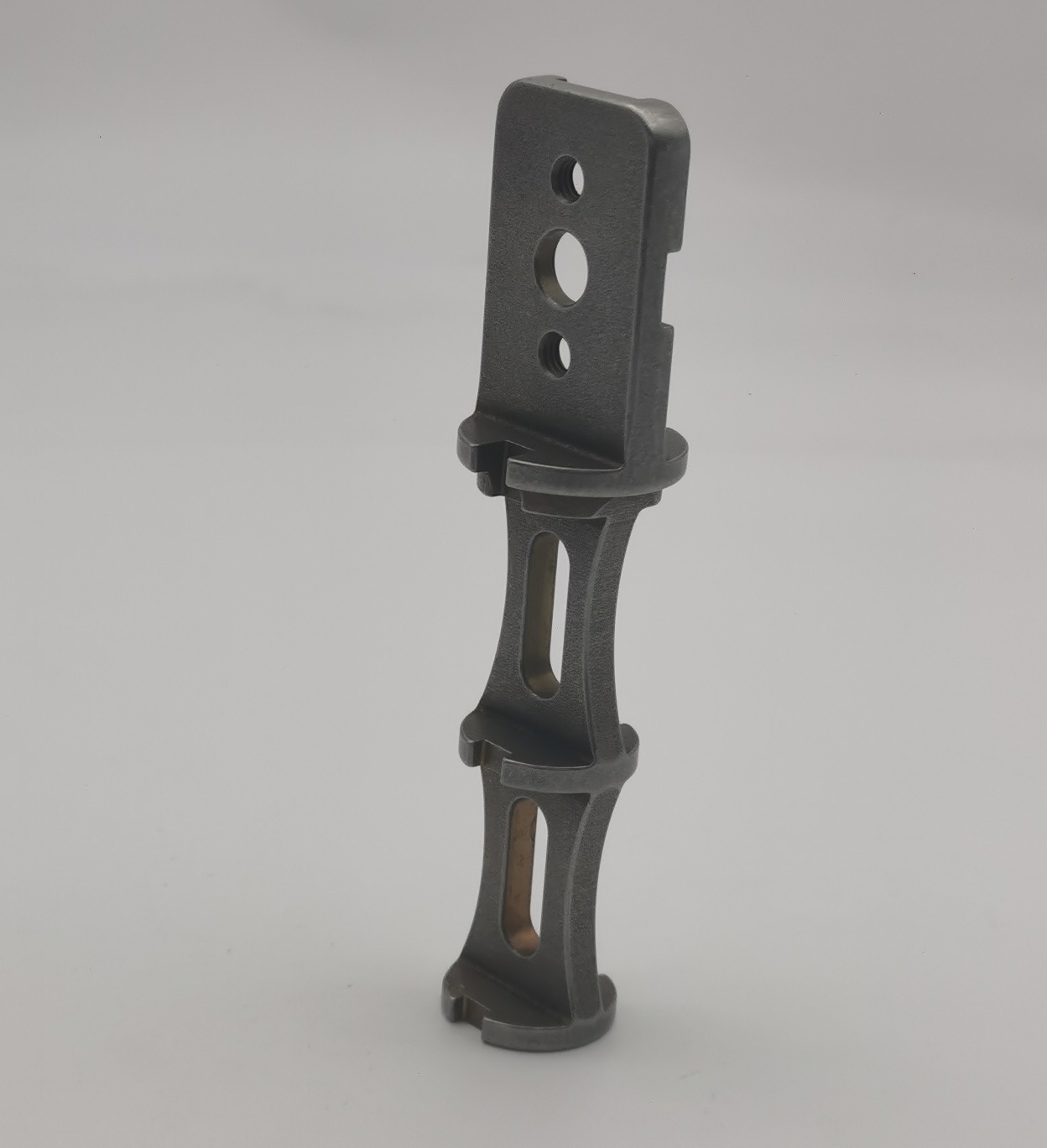

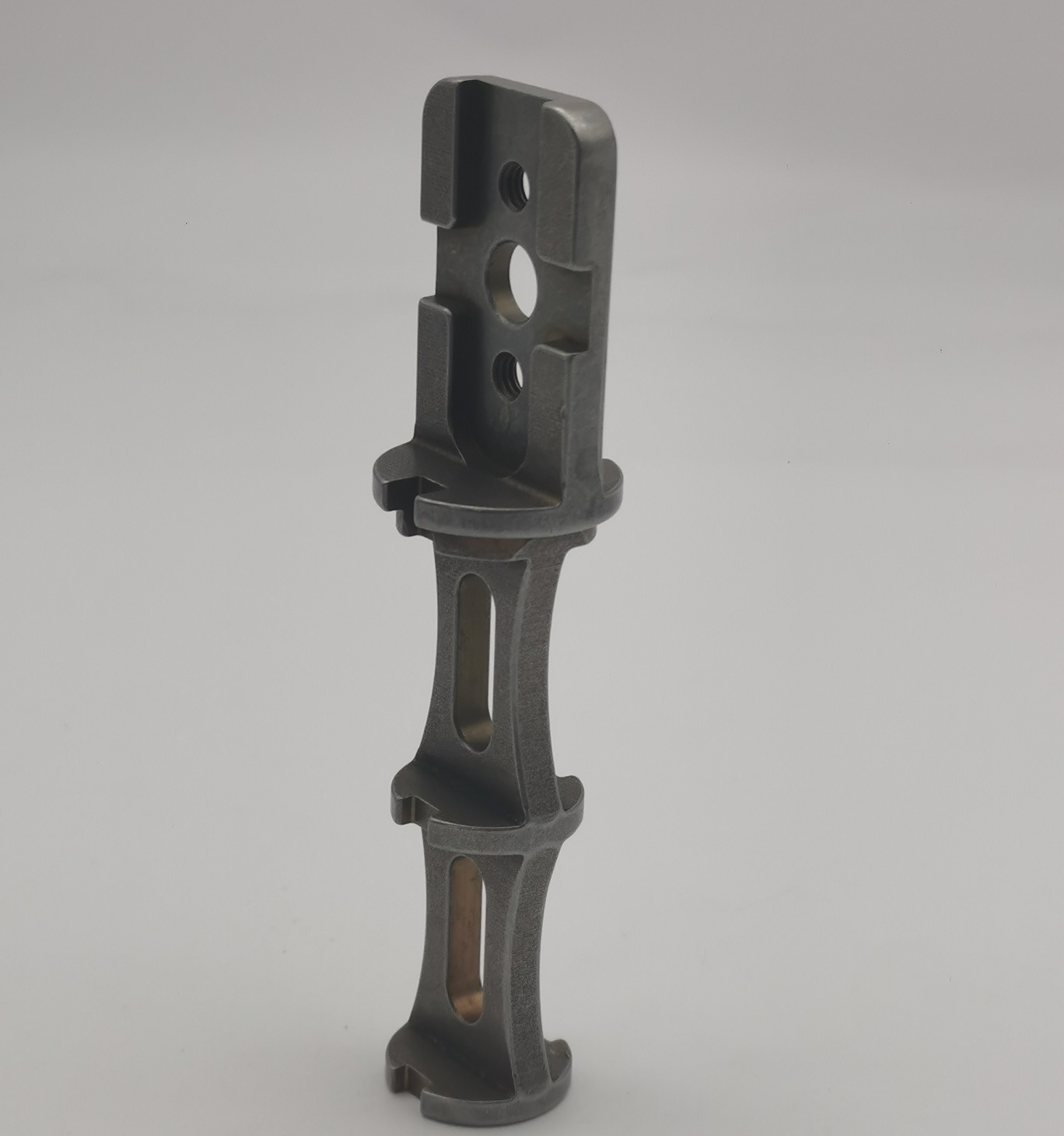

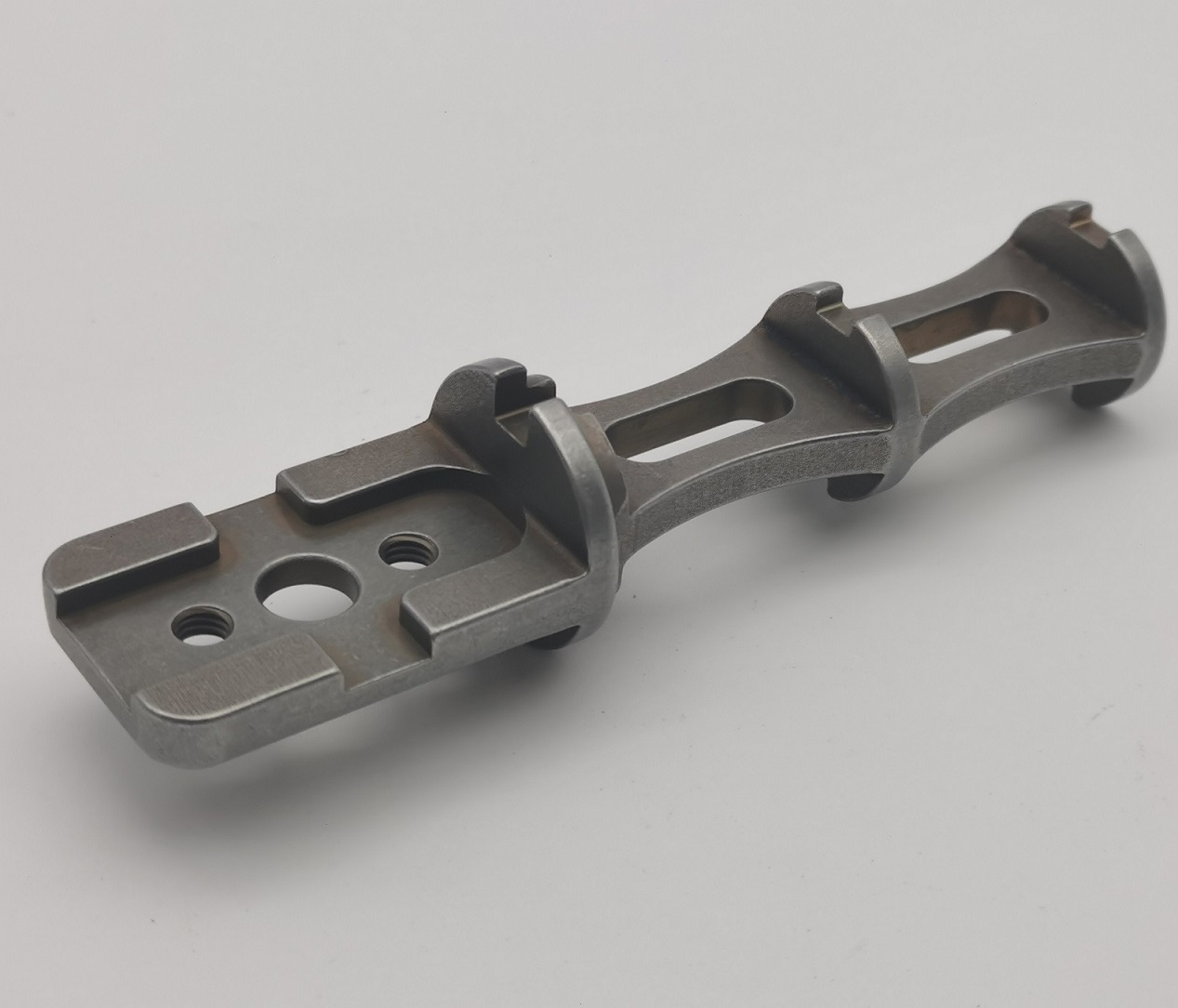

カスタム 17-4PH ステンレス鋼鋸シャフト アダプター

JG製造するカスタム 17-4PH ステンレス鋼鋸シャフト アダプター高強度、耐食性、精密機械加工された機械接続コンポーネントを必要とする OEM 機器メーカー向け。

工業用鋸アセンブリおよびカスタム動力伝達システム用に設計されたこのアダプターは、取り付け機能、ねじ穴、位置決め面、強化リブを 1 つの精密設計の鋳造構造に統合しています。インベストメント鋳造と CNC 機械加工および熱処理を組み合わせることで、JG は厳しい機械組立要件を満たす耐久性のあるシャフト アダプター ソリューションを提供します。

工学的価値

製造上の主な課題は、取り付け面、中心穴、ねじ穴、および湾曲した支持セクションの関係を維持しながら、長いリブ付き鋳物を制御することです。 JG は、制御された精密鋳造プロセスを使用して、最終形状に近い複雑な形状を形成し、その後、機能面、穴、ねじ山の CNC 加工を行います。

このアプローチにより、強化された構造の強度を維持しながら、材料の無駄が削減されます。加工代、治具の位置、熱処理順序は、歪みを制限し、硬化後の信頼性の高いアセンブリを維持するために計画されています。

技術仕様

製造工程

• 金型と鋳造プロセスのレビュー
• 17-4PHステンレス精密鋳造
• ゲートの取り外しと予備洗浄
• 取り付け面と貫通穴のCNC加工
• 10-32 UNC-2B ねじの加工と測定
• ダブルテンパーで40～45HRCまで熱処理
• 制御されたバリ取りとエッジブレンディング
• 寸法、ねじ山、硬度の検査
• 最終洗浄と輸出保護梱包

製造上の課題

を生産するカスタム 17-4PH ステンレス鋼鋸シャフト アダプター薄いリブ、長いスロット、変化する壁セクションでは、鋳造挙動と機械加工の安定性を正確に制御する必要があります。これらの複雑な構造的特徴により、製造中に収縮、反り、治具の不安定性などのリスクが生じる可能性があります。

JGは、鋳造プロセスの最適化、バランスの取れた送り設計、定義された加工基準、段階的な検査手順を通じてこれらの課題に対処しています。各シャフト アダプター コンポーネントでは、正確な組み立て関係を維持するために、安定した位置決め面が確立された後にのみ、取り付けプレートとネジ付き機構が機械加工されます。

熱処理は、17-4PH ステンレス鋼のこぎりシャフトアダプターにとっても同様に重要です。機械加工後の寸法安定性を向上させながら、必要な 40 ～ 45 HRC の硬度範囲を達成するために 2 回の焼き戻しが適用されます。重要な穴、ねじ、取り付け関係は、工程中の測定だけに依存するのではなく、熱処理後に検証され、産業用鋸アセンブリおよび機械システムにおける信頼性の高いパフォーマンスが保証されます。

品質管理

検査には、材料の検証、鋳造の外観、機械加工された寸法、ねじの受け入れ、硬度、エッジの状態が含まれます。ねじ穴は適切なゲージで検査され、重要な寸法は校正された検査装置で測定されます。プロジェクトの要件に応じて、材料証明書、硬度記録、寸法検査報告書を提供できます。

アプリケーション

• 工業用ソーシャフトアセンブリ
• 切断およびトリミング装置
• パワートランスミッション取付システム
• 専用機械
• 頑丈な機械的リンケージ
• カスタムOEM機器

よくある質問

Q1: JG は顧客の図面に従ってカスタムソーシャフトアダプターを製造できますか?

はい。 JGは、お客様が提供した図面、3Dモデル、技術仕様に基づいたOEM生産をサポートします。製造の実現可能性を評価するために、製造前にエンジニアリングレビューが可能です。

Q2: シャフトアダプターに 17-4PH ステンレス鋼を選択する理由は何ですか?

17-4PH ステンレス鋼は、熱処理後に高い強度、硬度、耐食性を備えているため、繰り返しの負荷にさらされる機械部品や産業環境に適しています。

Q3: このシャフトアダプターはどのような製造プロセスで作られていますか?

カスタム 17-4PH ステンレス鋼鋸シャフト アダプターなどの製造プロセスには、精密鋳造、CNC 加工、ねじ加工、熱処理、バリ取り、最終検査が含まれます。

Q4: JGは試作や小ロット生産をサポートしていますか?

はい。 JGは、お客様のご要望に応じて、試作品の製造、小ロット注文、リピートOEM生産をサポートします。

Q5: 完成品の検査報告書は発行できますか?

はい。プロジェクトの要件に応じて、材料証明書、硬度記録、寸法検査レポートを提供できます。

なぜJGなのか

JG1 つの OEM 製造プログラムの下で、精密鋳造、CNC 加工、熱処理調整、寸法検査を組み合わせています。当社のエンジニアリング チームは、図面のレビュー、プロトタイプの検証、小ロットおよび繰り返し生産をサポートします。製造可能性に関するフィードバックと見積もりの​​ために、2D 図面と 3D モデルを送信してください。
