Material / Configuration:
AISI 304 ステンレス鋼。マッチしたツーピーススパイダーキャップアセンブリProcess / Critical Features:
CNC フライス加工 + ドリリング + 5/8-18 UNF タッピング; 135 度の溝。 4 つの整列した穴JGメーカーカスタム 304 ステンレス鋼スパイダー キャップOEM 産業機器向けの適合する 2 ピースの精密アセンブリとして。固体 AISI 304 ステンレス鋼から機械加工された上部および下部ブロックは、正確に位置合わせされた取り付け穴、深い UNF ねじ、および対称的に形成されたシートを組み合わせています。この設計では、完全なアセンブリが均等に閉じ、一貫したクランプ形状を維持できるように、両方の半分を調整して機械加工する必要があります。

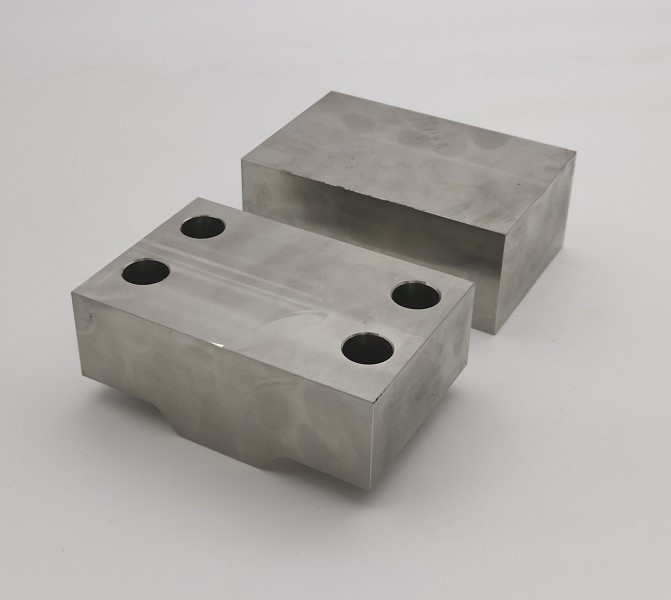

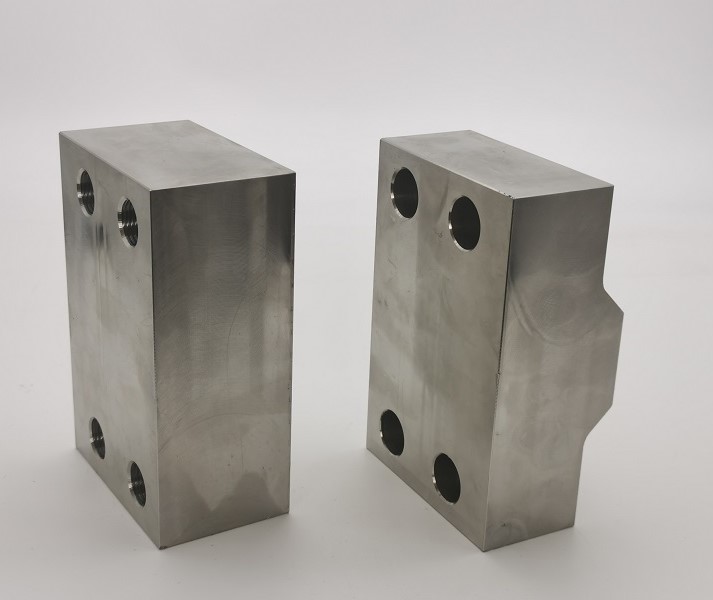

カスタム 304 ステンレス鋼スパイダー キャップは、図面 16SG-7-B19 に基づいて製造されています。各アセンブリは、公称 2 x 3-1/4 x 5 インチの 2 つのステンレス鋼ブロックで構成されています。完成したペアには、4 つの固定位置と 135 度の移行を備えた中央プロファイル、標準半径 1/4 インチ、制御されたプロファイル高さ 7/16 インチが組み込まれています。

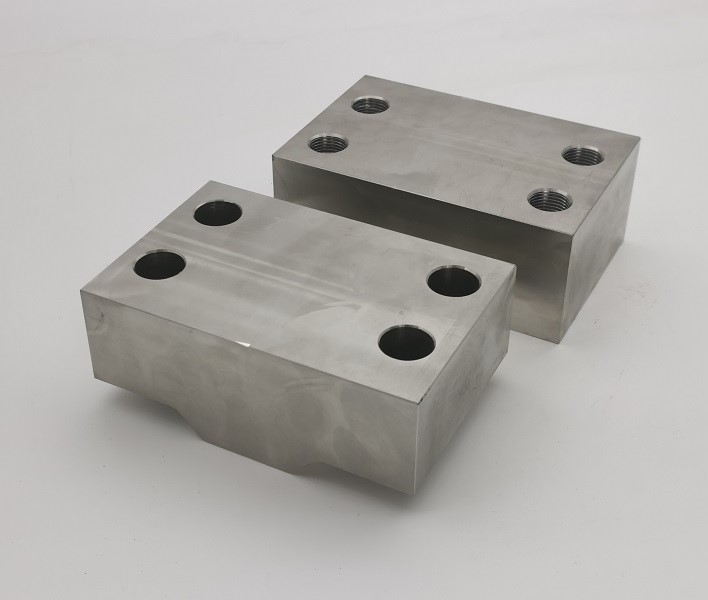

カスタム 304 ステンレス鋼スパイダー キャップの製造上の主な課題は、両方のコンポーネントにわたって 4 穴パターンを維持することです。上部ブロックは 11/16 インチのクリアランス ホールを使用し、下部ブロックは 5/8-18 UNF ねじを備えた 37/64 インチのタップドリル穴を 1-1/8 インチの指定深さに使用します。共通のデータムと調整されたセットアップにより、組立中に無理に力を入れたり交差ねじを入れたりすることなく、各ボルトをスムーズに挿入できます。

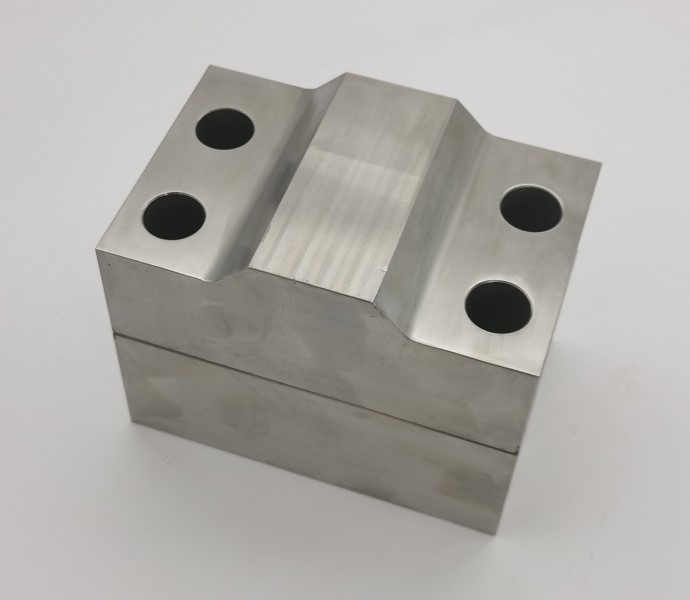

中央の着座プロファイルにより、カスタム 304 ステンレス鋼スパイダー キャップが従来の長方形のクランプ ブロックと区別されます。両方の 135 度の移行面は中心線に関して対称を維持し、指定された 1/4 インチの半径に溶け込み、必要なプロファイルの高さを保持する必要があります。安定したワーク保持と制御された仕上げパスにより、不一致、ツールマーク、局所的な歪みが軽減されます。
| 図面・模型 | 16SG-7-B19 (CAD ファイル参照 1LB-153) |
|---|---|
| 製品 | マッチしたツーピースのスパイダーキャップ |
| 材料 | AISI 304 ステンレス鋼 |
| 1個あたりの名目在庫 | 2×3-1/4×5インチ |
| 全体的な穴のパターン | 4つのポジション。縦方向の間隔は 3-3/4 インチ、横方向の間隔は 1-1/2 インチ |
| 上部ブロック穴 | 11/16インチのドリルクリアランスホール |
| 下側ブロックねじ | 37/64 インチのタップドリル。 5/8-18 UNF; 1-1/8 インチ指定の深さ |
| 中央プロフィール | 135 度のトランジション。標準 R1/4 インチ。プロファイル高さ 7/16 インチ |
| 製造業 | CNC フライス加工、穴あけ、タッピング、バリ取り、洗浄 |
| 検査 | 寸法検査、ねじゲージ、プロファイル検証、マッチドペアフィットチェック |
すべてのカスタム 304 ステンレス鋼スパイダー キャップ アセンブリは、穴の位置、ドリル サイズ、ネジのかみ合い、全体の寸法、プロファイルの適合性がチェックされます。ゴー/ノーゴーねじゲージは 5/8-18 UNF ねじを検査します。機械加工された面は、バリ、鋭利なエッジ、汚染、および取り扱いによる損傷がないか検査され、同時に、適合するコンポーネントは洗浄および梱包中に混合しないように保護されます。
JG は、カスタム 304 ステンレス鋼スパイダー キャップを試作数量から繰り返し生産まで供給します。当社のエンジニアリング チームは、CNC 加工プロセス全体を通じて、材料の識別、ペア部品のデータム、溝の形状、ねじ穴の位置合わせ、および最終検査を管理します。顧客は、材料証明書、寸法検査レポート、図面ベースの完全な製造サポートをリクエストできます。
