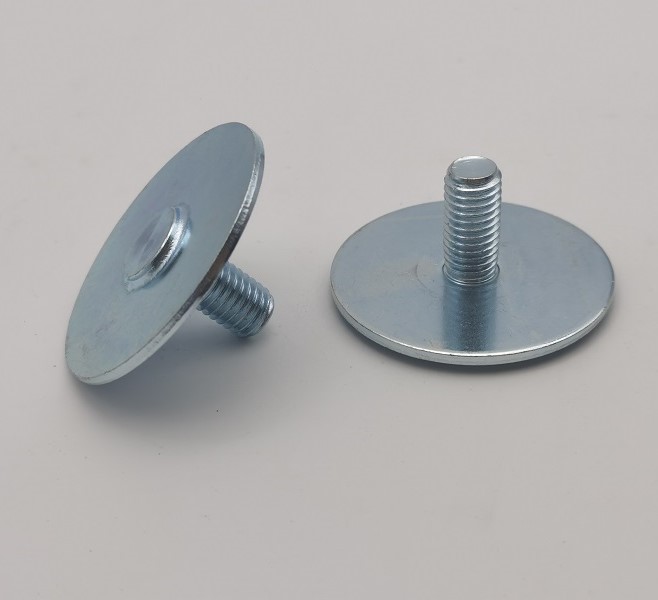

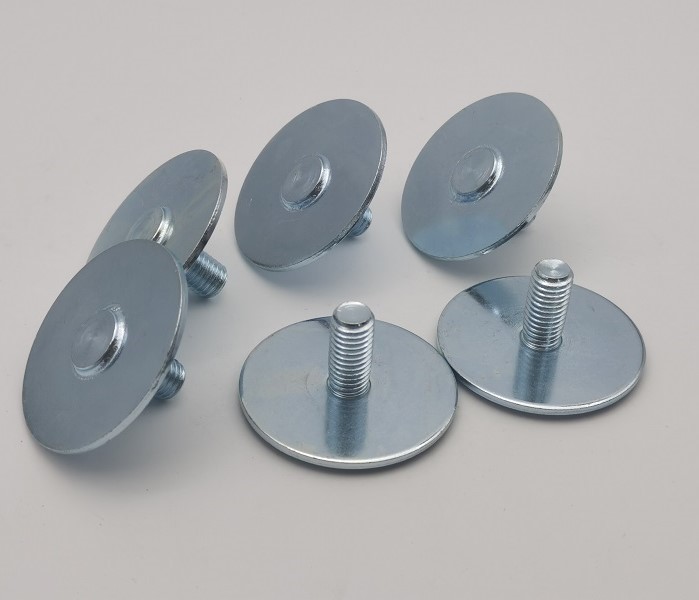

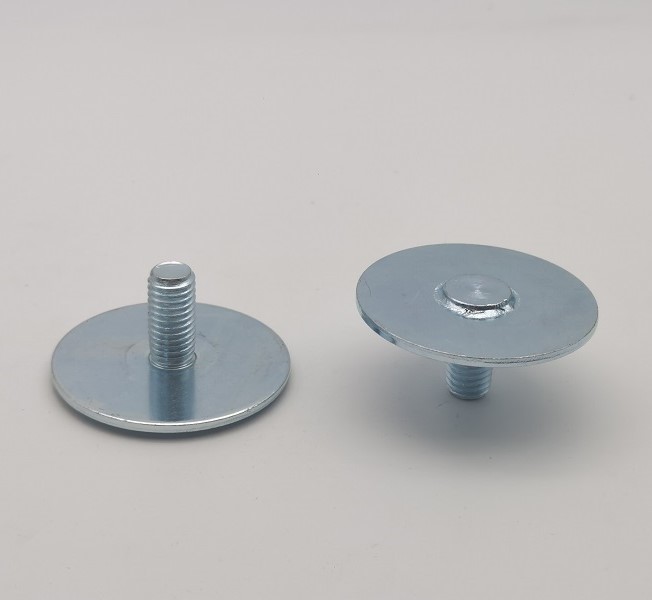

M10 亜鉛メッキねじ付きベース プレート ピン

JGが製造しているのは、M10 亜鉛メッキねじ付きベース プレート ピン工業用の取り付け、固定、および機器の組み立て用途に適しています。このカスタム M10 ネジ付き取り付けコンポーネントは、幅広のプレス加工されたスチール ベース プレートと精密な雄ネジを組み合わせており、OEM アセンブリに安定した荷重分散接続を実現します。

M10 亜鉛メッキねじ付きベース プレート ピンは、AISI 1008 低炭素鋼または承認された同等品から製造されています。このコンポーネントは、49.5 ±0.3 mm の円形ベース、2.2 mm のプレート厚、およびねじ長さ 20 mm の M10×1.5-6g 雄ねじを備えています。すべての寸法は図面 M030192 に従って製造および検査されます。

製造プロセスと技術的価値

M10 亜鉛メッキねじ付きベース プレート ピンの製造には、丸プレートの制御されたブランキングとスタンピング、ねじ付きピンの準備、ねじ転造、確実な機械的接合、バリ取り、洗浄および透明な亜鉛メッキが必要です。プロセス管理は、ベースプレートの平坦度、ピンの直角度、接合部の安全性、および一貫したねじ山の形状に重点を置いています。

幅広の 49.5 mm ベースにより、組み立て荷重がより広い接触領域に分散されます。ネジピンとプレスプレートの正確な位置合わせにより、安定した取り付けをサポートします。組み立てとメッキの後、M10×1.5-6g ネジは校正済みの GO/NO-GO ゲージで検証され、コーティングの蓄積がフィット感に影響を与えるのを防ぎます。

アプリケーション

• 産業機器の取り付け
• 板金と筐体のアセンブリ
• 機械のガードとアクセスパネル
• 自動車および輸送用アセンブリ
• カスタム OEM 締結システム

ASTM B633に準拠した透明な亜鉛めっき

M10 亜鉛メッキねじベース プレート ピンには、ASTM B633 SC2 タイプ V に準拠した透明な亜鉛メッキが施されています。このコーティングは、機能的なねじ寸法を維持しながら、きれいな金属の外観と腐食保護を提供します。仕上げ後に、めっきの被覆率、外観、ねじの受け入れ状態を検査します。

技術仕様

品質管理とバッチレポート

のすべてのバッチM10 亜鉛メッキねじ付きベース プレート ピン受入材料の検証、工程中の寸法チェック、最終検査を通じて管理されます。重要な特性には、プレートの直径と厚さ、ねじの長さ、M10×1.5-6g ゲージの受け入れ、ピンの位置合わせ、接合の完全性、および仕上げ面の状態が含まれます。

• 化学組成と機械的特性を記載した材料証明書
• 各生産バッチの厳密な機械的特性レポート
• 図面M030192に基づく寸法検査報告書
• めっき後のねじのGO/NO-GOゲージ検査
• めっき検査報告書とバッチトレーサビリティ
• 承認された制御計画で指定されている場合、ジョイントの引き抜き、押し出し、またはトルクのテスト

仕上がり要件

M10 亜鉛メッキねじ付きベース プレート ピンにはバリや鋭いエッジがあってはなりません。完成した部品には、油、溶剤残留物、腐食、汚れ、その他の汚染があってはなりません。目視検査により、組み立てや外観に影響を与える可能性のある損傷がない、きれいで均一な亜鉛メッキ表面が確認されます。

JGからのOEM製造

JGは試作、量産サンプル、量産をサポートします。M10 亜鉛メッキねじ付きベース プレート ピン。エンジニアリングレビューには、製造可能性、ツーリング、ねじ管理、接合検証、めっきおよび検査文書が含まれます。図面、年間需要、および品質文書の要件を見積のために JG に送信してください。
